Indagini Sismiche, Geoelettriche e Magnetometriche

Le applicazioni fornite nei singoli settori dell’attività geofisica, sono le seguenti:

1) Prospezioni con metodi sismici a rifrazione e riflessione ad alta risoluzione finalizzate allo studio di movimenti franosi, studi di fattibilità relativi a progetti e varianti di tracciati stradali e ferroviari, dighe e opere idrauliche.

2) Sorgenti di energia impulsionali sviluppate da Bracci: cannoncino sismico, Explor-Gun 1982, Massa battente Seis-Pulse 1983

 Cannoncino sismico

3) Sorgenti vibrazionali introdotte in Italia da Bracci: con frequenza di tipo random Wacker Neuson 2005 e frequenza modulata in onde P ed S di tipo sweep ElViS III 2008 , Esplosivo.

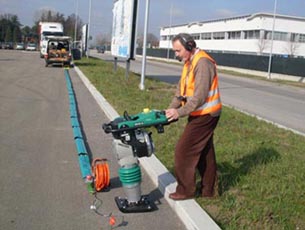

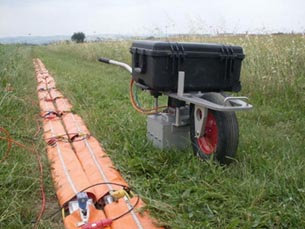

Energizzatore Wacker Neuson BS602i e geofoni su streamer progettato da A.E.Bracci

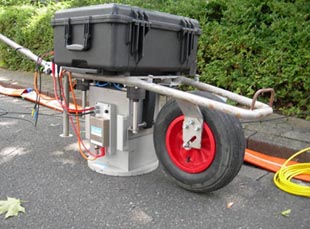

Vibroseis ElViS con piastra sorgente ad onde di pressione P e di taglio S

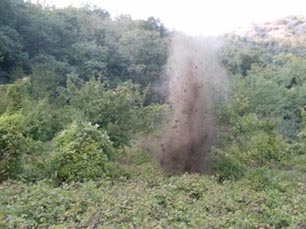

Scoppio di carica esplosiva in foro

4) Sismografi per acquisizione dati con sorgenti impulsionali: OYO a 24 e 48 canali,  Seistronix RAS 120 canali nel 1995 e per registrazione dati generati con sorgenti vibrazionali Wacker e Vibroseis: Geometrics Geode nel 1998 fino a 192 canali.

 Sismografi OYO McSeis 170 e DAS-1

Sismografo modulare Seitronix RAS-24, 120 canali

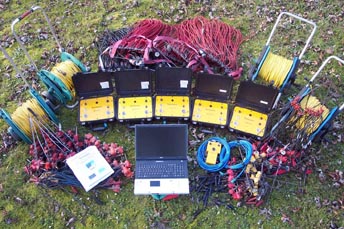

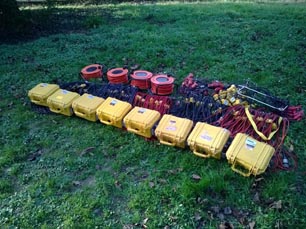

 N. 8 unità da 24 canali Sismografi Geometrics GEODE

Le centinaia di rilievi eseguiti a rifrazione sono stati elaborati nei primi anni di attività con tecnica manuale analogica e successivamente con pacchetti software tradizionali e tomografici a colori;  il trattamento dei sismogrammi di prospezioni a riflessione sono invece sempre realizzati con specifici software di provata affidabilità. La restituzione bidimensionale delle sezioni sismo-stratigrafiche avviene su piattaforma grafica a colori in formato .dwg di AutoCAD.

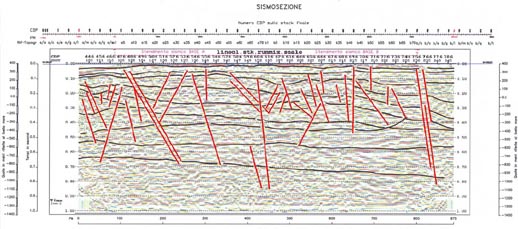

Sismosezione a riflessione 1996  - Energizzazione mediante esplosivo

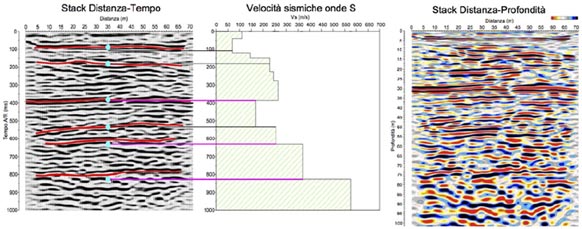

Indagine sismica a riflessione - Esempio di stack Distanza/Tempo, grafico di Analisi delle Velocità sismiche e Stack convertito in Distanza/Profondità (Sismosezione 2D)

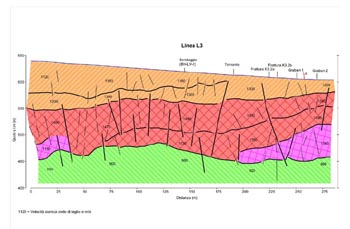

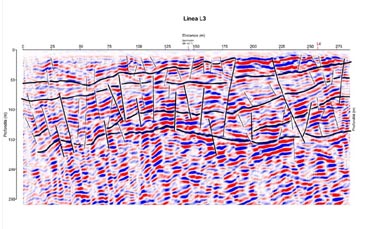

Stack Distanza/Tempi e Sezione sismostratigrafica 2D - Elaborati rilievo eseguito nel 2017 con Vibroseis

(Vedi pubblicazione su “Il Geologo dell’Emilia-Romagna” Anno 2018 n. 5/6)

5) Rilievi sismici con tecnica ibrida. Rifrazione superficiale con elaborazione tomografia e riflessione medio-profonda ad alta risoluzione con Vibroseis e sismografo a 120 canali

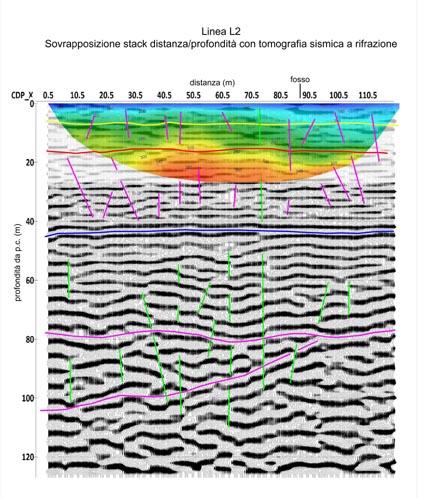

 Sovrapposizione tomogramma a rifrazione e Sismosezione a riflessione

Rilievo eseguito nel 2019 per Alma Mater Studiorum Università di Bologna DICAM

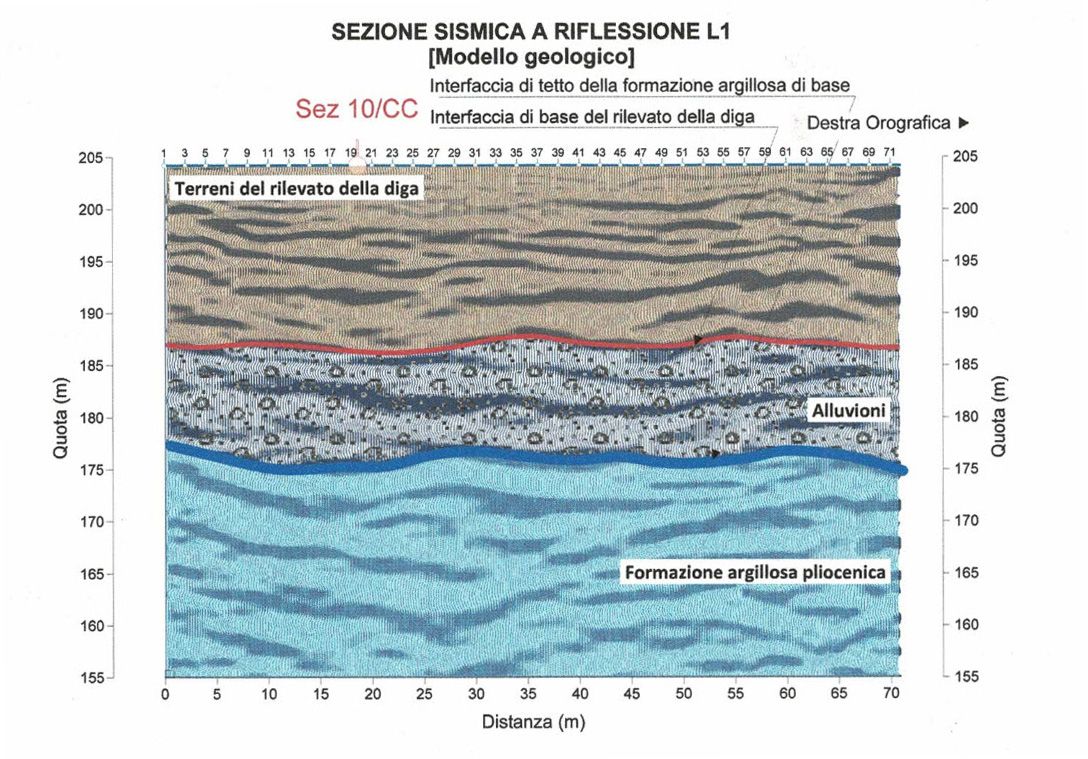

Rilievo su sbarramento diga a gravita pesante

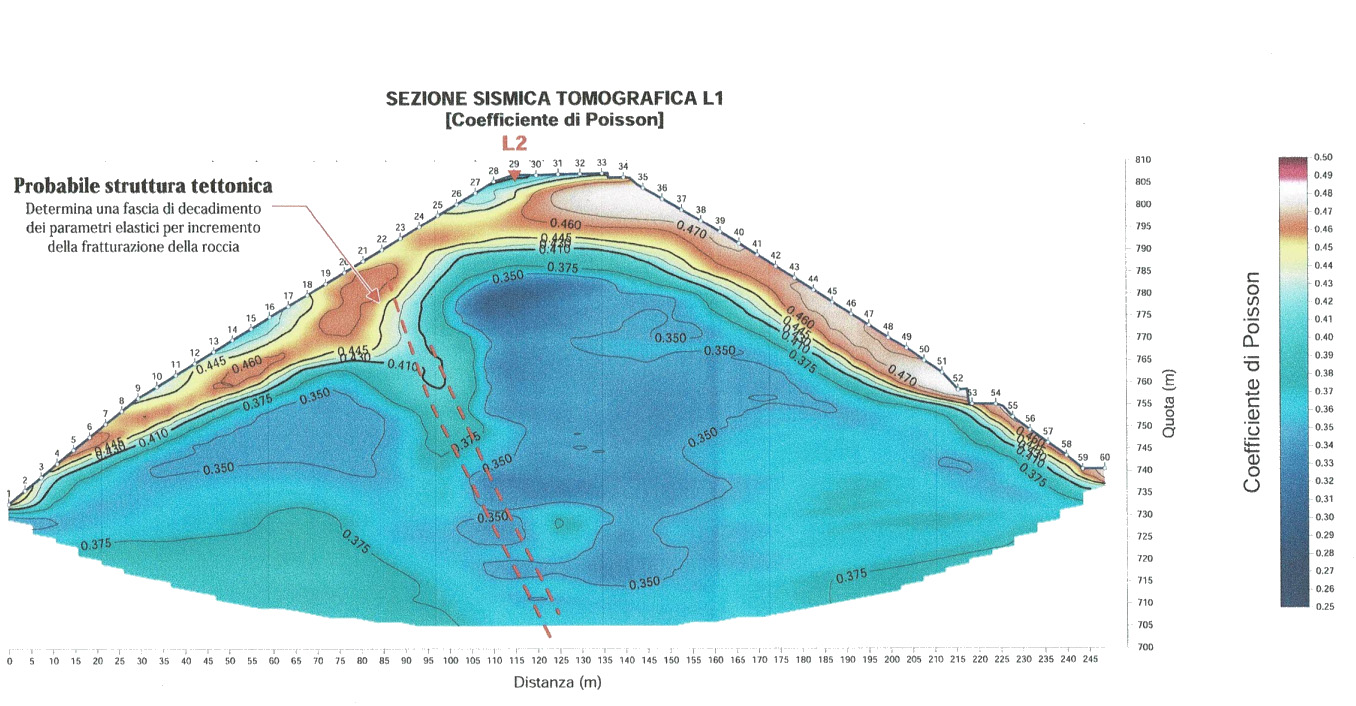

Coefficiente di Poisson da Tomografia sismica a rifrazione onde P_S 2021

6) Rilievi sismici cross-hole, downhole e tomografici fra fori di sondaggio orizzontali all’interno di gallerie e verticali dalla superficie per la determinazione delle principali caratteristiche geotecniche delle rocce e la ricostruzione anatomica della consistenza dei materiali costituenti gli ammassi indagati.

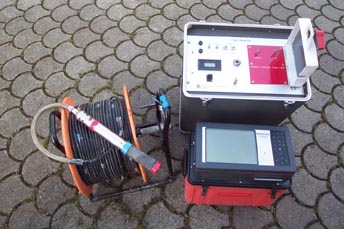

Sparker sviluppato con un tecnico-ricercatore BGS (British Geological Survey) e Sismografo Geometrics Strataview 24 canali - 1994

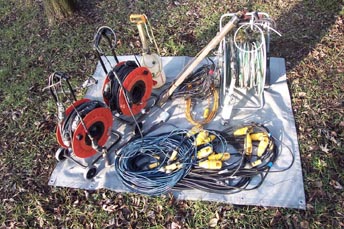

Idrofoni e sonde 3D per rilievi cross-hole onde P ed S e downhole per misura Vs30

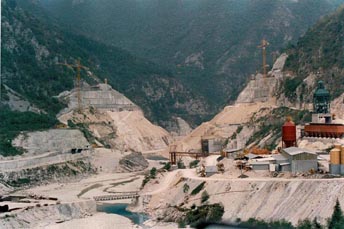

Foto panoramica della costruenda diga di Ravedis (PN)

Tomografia sismica orizzontale con esplosivo sul versante Sud dello sbarramento – 1° rilievo tomografico su ammasso roccioso in Italia - 1990

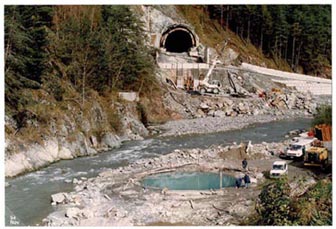

Rilievo tomografico su base di plinto in acqua di viadotto - Fiume Adda

7) Prospezioni geofisiche ad alta definizione su corpi arginali di fiumi e canali per la caratterizzazione dei materiali costituenti il rilevato, verifica di dissesti, criticità, vuoti e fenomeni di sifonamento

Tipi di prospezioni consigliate su rilevati arginali

8) Indagini geoelettriche con metodo tradizionale (S.E.V., profili di resistività, Mise à la masse) e tomografico per ricerche idriche, determinazione di successioni litologiche e loro correlazioni, individuazione di depositi di copertura e ricerche archeologiche.

L’acquisizione dei dati in campagna viene eseguita con apparecchiature PASI Srl o IRIS Instruments

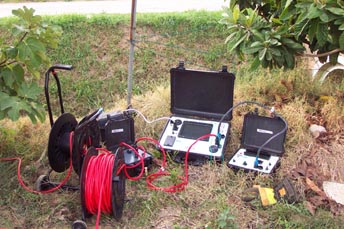

Strumentazione geoelettrica PASI a 96 canali per rilievi tomografici

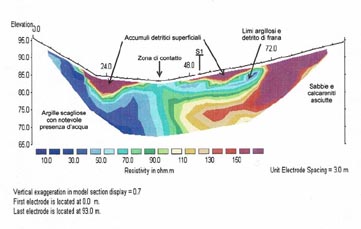

Tomogramma delle resistività su movimento franoso

Tomografia geoelettrica per rilievo estensione banco di gesso

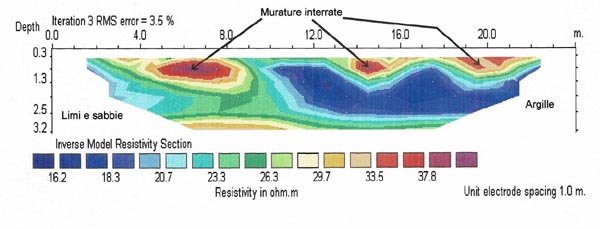

Tomogramma di rilievo geoelettrico per ricerca archeologica

9) Rilievi magnetometrici di supporto a profili di resistività e georadar prevalentemente per ricerche in siti d’interesse archeologico e bonifica bellica

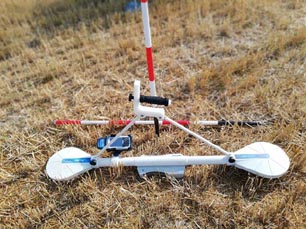

Magnetometro GSSI Profiler EMP-400 per rilievi georeferenziati 2019

A chi ne fa richiesta, possono essere presentati i contenuti e gli elaborati (se ancora disponibili) relativi a specifici lavori eseguiti ed accennati nella descrizione di questo sito ed a seguito dell’esperienza maturata nei 50 anni di attività, Bracci fornisce gratuitamente consulenze sulle prospezioni geofisiche di cui sopra.
